MEJK WeldCAD
CAD, das ein Schweißer bedienen kann — die Naht auf dem Foto des echten Teils zeichnen oder tippen, was gebraucht wird, und maschinenfertigen G-Code erhalten, der 1:1 auf MEJK LaserCenter & CutControl läuft.
F&E · In Entwicklung
Konzept in aktiver Entwicklung — noch nicht als Kundenprodukt verfügbar. Verfügbarkeit, Umfang und Zeitplan können sich ändern.
Was es macht
Trajektorien-CAD für Schweißer — ohne CAD-Kenntnisse. Die Naht mit dem Finger auf einem Kamera-Schnappschuss des echten Teils zeichnen (Striche werden automatisch bereinigt), leichte Präzisionswerkzeuge nutzen oder Befehle wie 'cut rect 50x30' tippen. Strategie je Naht — Schweißen / Schneiden / Verfahren — mit vollständigen Technologietabellen (Puls, Leistung, Gas, Schnittspalt), exportiert als G-Code, der 1:1 in MEJK LaserCenter und CutControl lädt. Importiert DXF (LINE / ARC / CIRCLE / LWPOLYLINE — Layernamen wählen den Prozess) und öffnet gespeicherte .mejkjob-Projekte wieder.

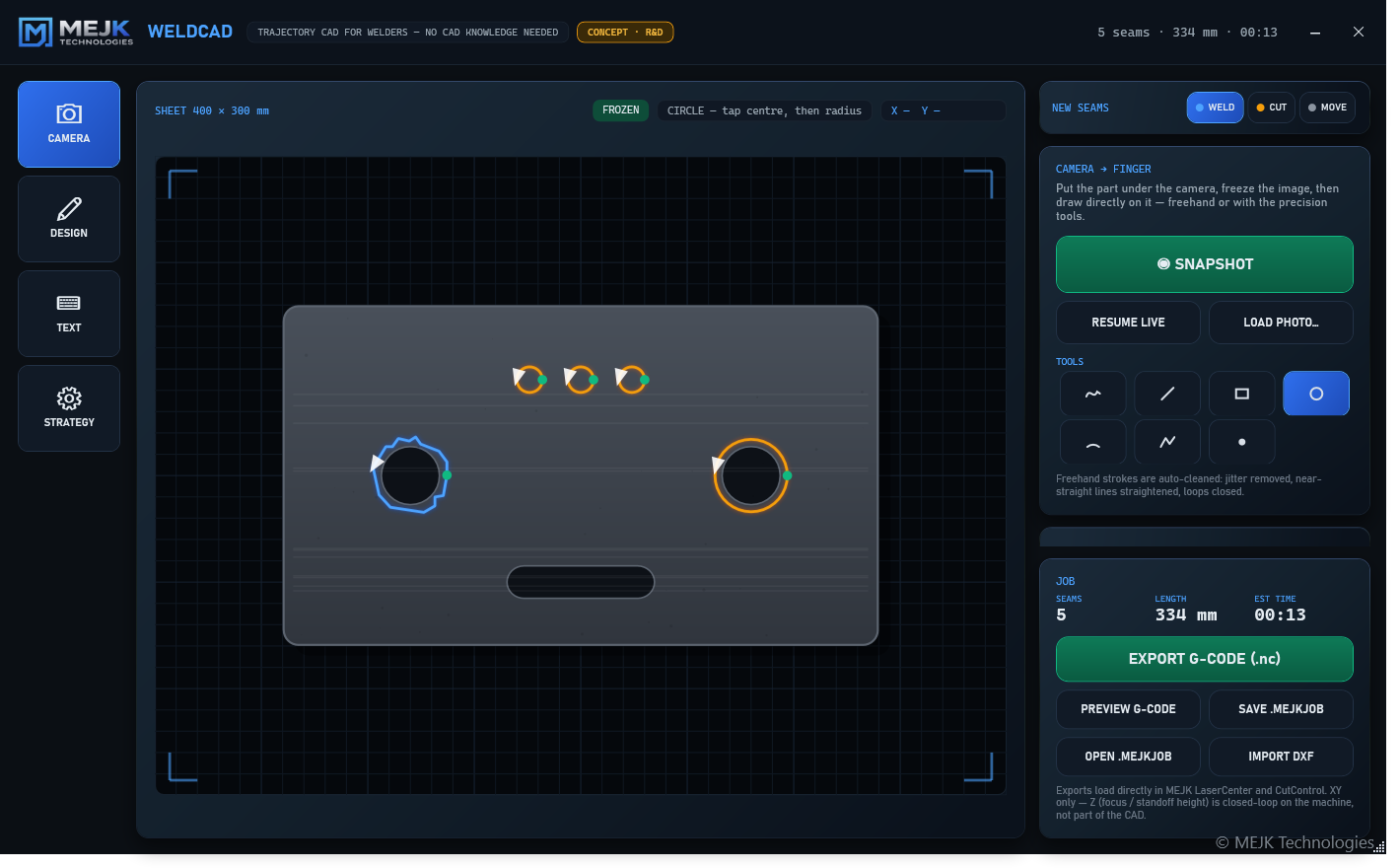

- Finger auf Foto: Teil aufnehmen, Naht zeichnen — Striche werden automatisch zu Maschinenbahnen bereinigt
- Echte Job-Quellen: DXF-Import (LINE / ARC / CIRCLE / LWPOLYLINE — Layernamen wählen Schweißen/Schneiden/Verfahren) und .mejkjob-Projekte, die sich wieder öffnen lassen

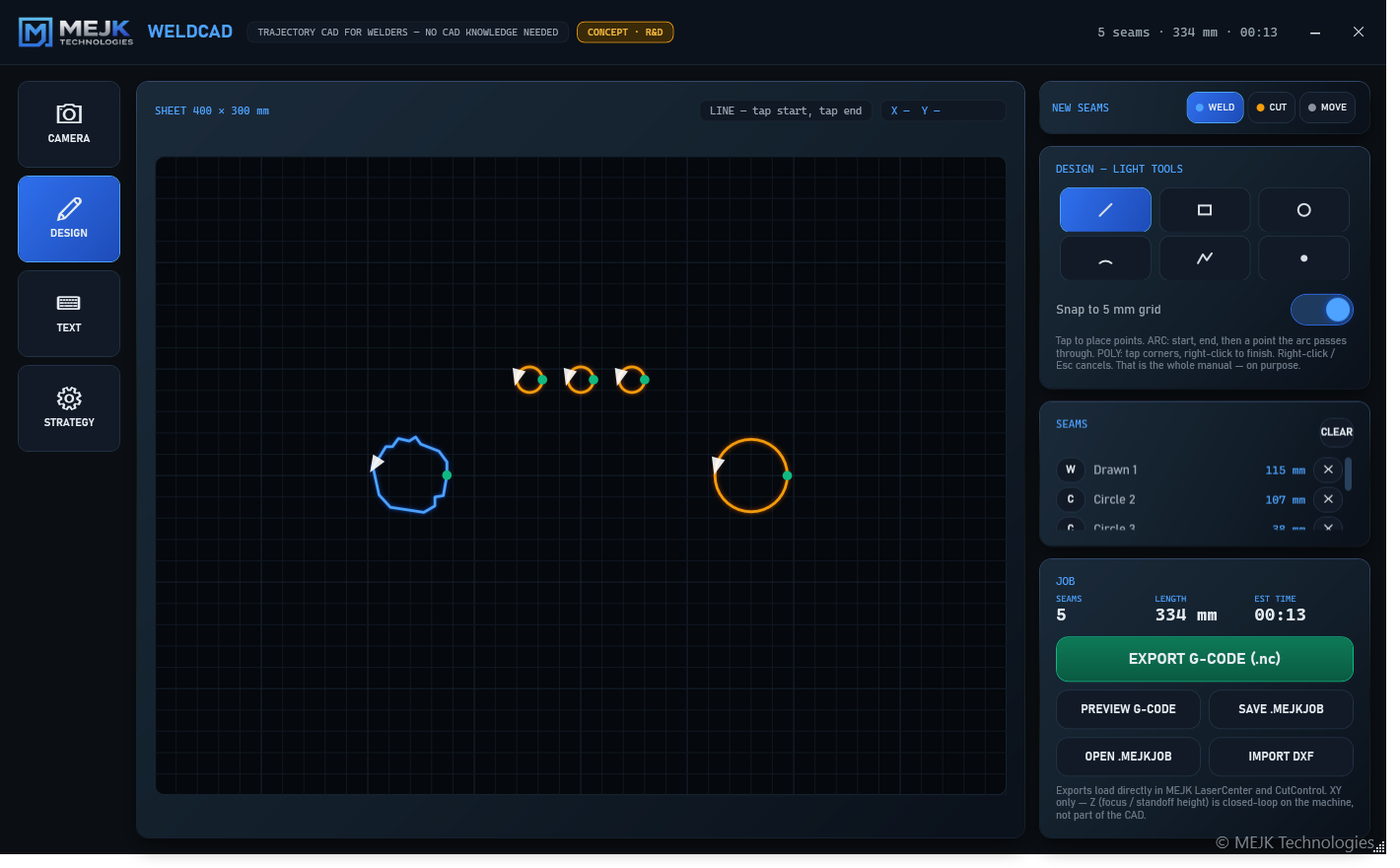

- Bewusst leichtes Werkzeugset: Linie, Rechteck, Kreis, 3-Punkt-Bogen, Polylinie, Punkt — mit 5-mm-Raster

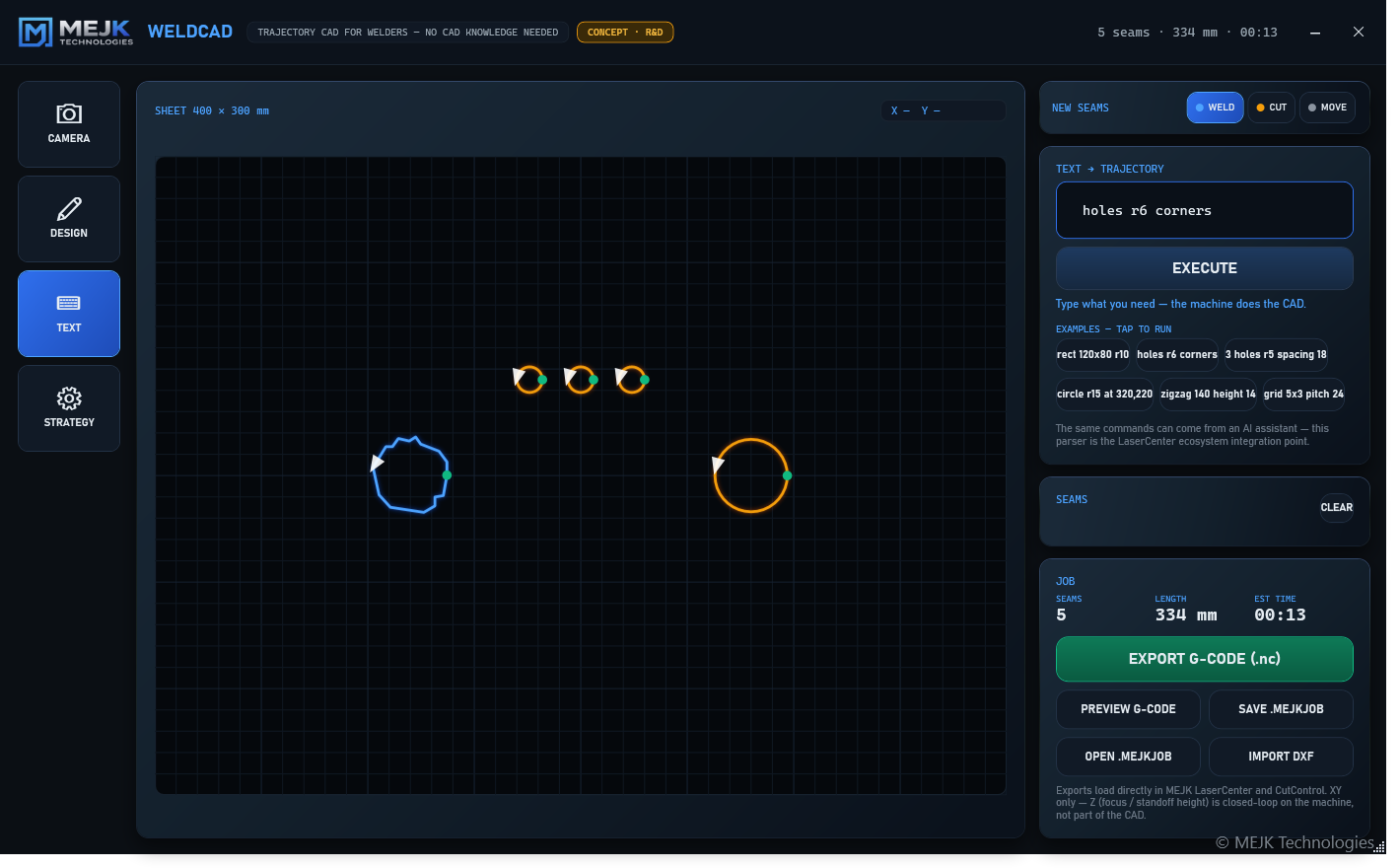

- Text-zu-Bahn: 'cut rect 50x30', 'holes r6 corners' — der Parser ist der künftige KI-Integrationspunkt

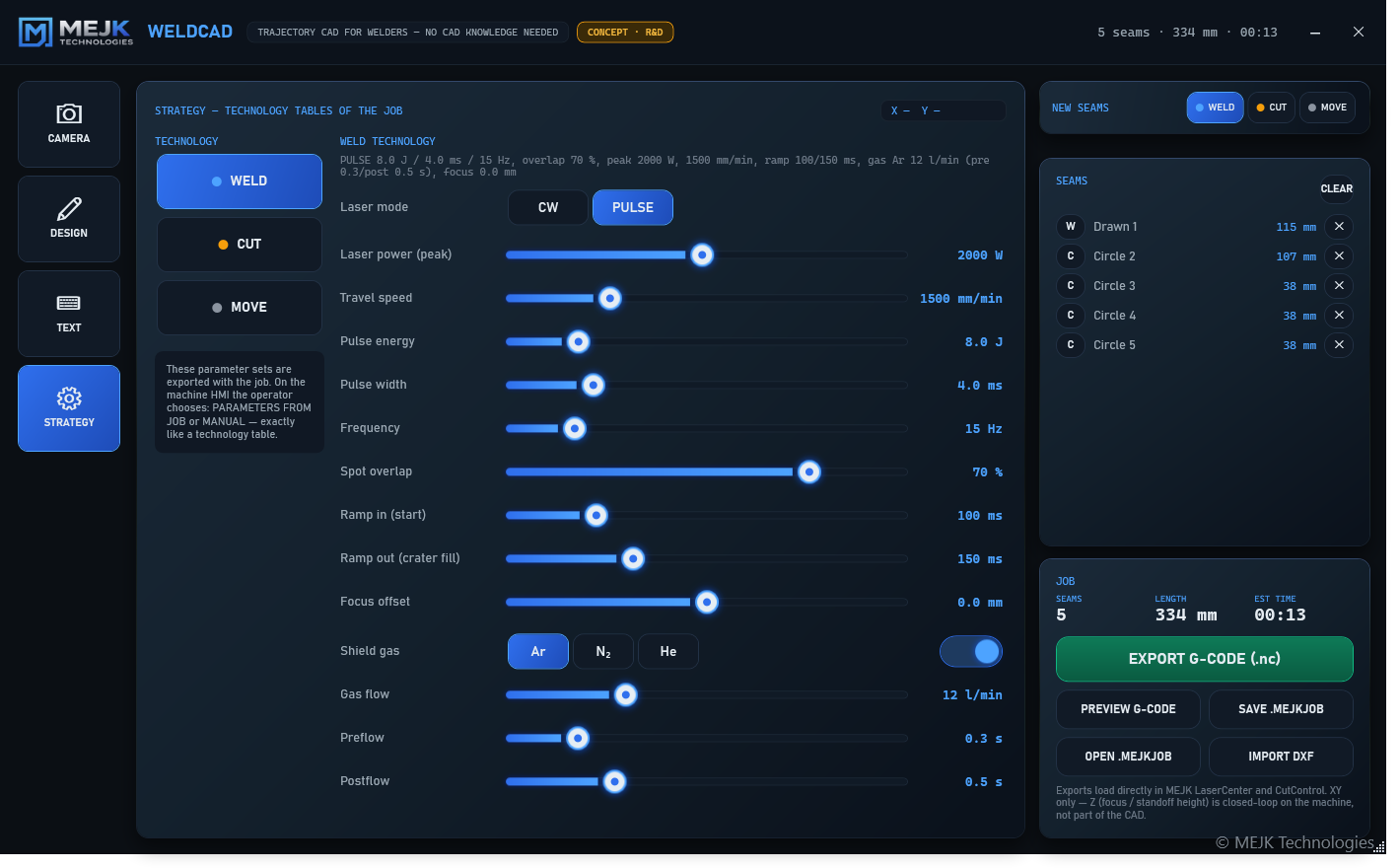

- Strategie je Naht (Schweißen / Schneiden / Verfahren) mit vollen Technologietabellen: Puls, Leistung, Rampen, Gas, Schnittspalt

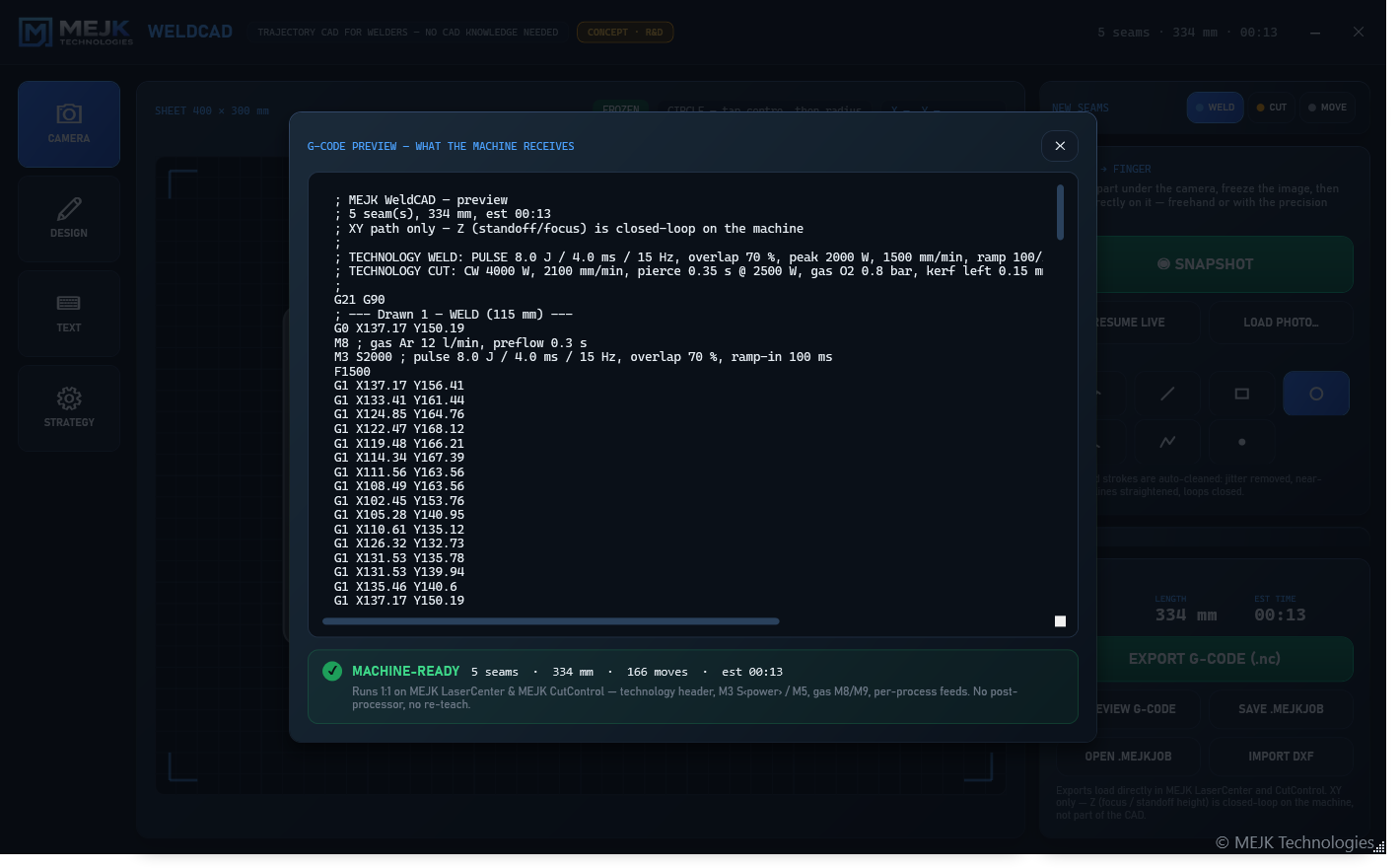

- Verifizierter Export: Der G-Code parst 1:1 in MEJK LaserCenter und CutControl — M3 S‹Leistung›, Gas M8/M9, Vorschübe je Prozess
